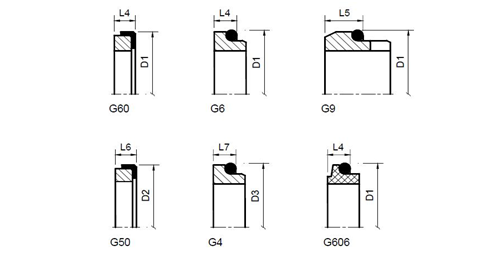

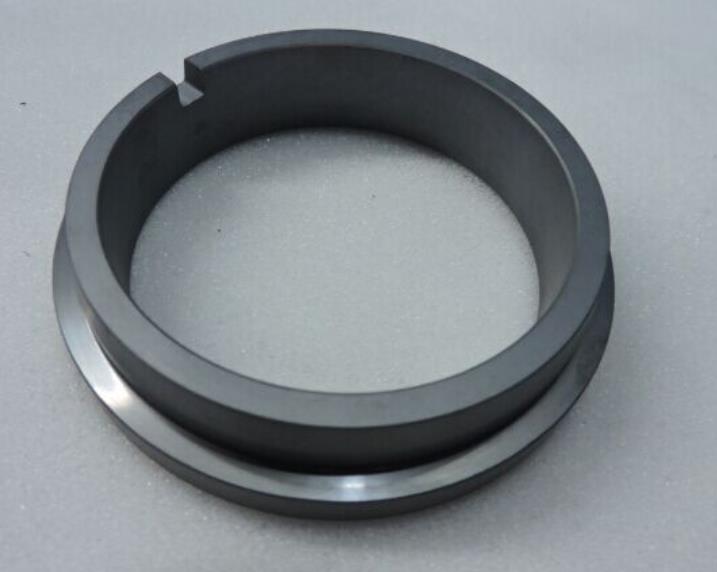

Shaft size(mm) | D1 | D2 | D3 | L4 | L5 | L6 | L7 |
10 | 21 | 24.60 | 19.2 | 6.6 | 10.0 | 9.0 | 6.6 |
12 | 23 | 27.80 | 21.6 | 6.6 | 10.0 | 9.0 | 5.6 |
14 | 25 | 30.95 | 24.6 | 6.6 | 10.0 | 10.5 | 5.6 |
15 | 27 | 30.95 | 24.6 | 6.6 | 10.0 | 10.5 | 6.6 |
16 | 27 | 30.95 | 28.0 | 6.6 | 10.0 | 10.5 | 7.5 |
18 | 33 | 34.15 | 30.0 | 7.5 | 11.5 | 10.5 | 8.0 |
20 | 35 | 35.70 | 35.0 | 7.5 | 11.5 | 10.5 | 7.5 |
22 | 37 | 37.30 | 35.0 | 7.5 | 11.5 | 10.5 | 7.5 |
24 | 39 | 40.50 | 38.0 | 7.5 | 11.5 | 10.5 | 7.5 |
25 | 40 | 40.50 | 38.0 | 7.5 | 11.5 | 10.5 | 7.5 |
28 | 43 | 47.65 | 42.0 | 7.5 | 11.5 | 12.0 | 9.0 |
30 | 45 | 50.80 | 45.0 | 7.5 | 11.5 | 12.0 | 10.5 |
32 | 48 | 50.80 | 48.0 | 7.5 | 11.5 | 12.0 | 10.5 |
33 | 48 | 54.00 | 50.0 | 7.5 | 11.5 | 12.0 | 11.0 |
35 | 50 | 54.00 | 52.0 | 7.5 | 11.5 | 12.0 | 11.0 |
38 | 56 | 57.15 | 55.0 | 9.0 | 14.0 | 12.0 | 10.3 |
40 | 58 | 60.35 | 58.0 | 9.0 | 14.0 | 12.0 | 10.8 |
42 | 61 | 63.50 | 60.0 | 9.0 | 14.0 | 12.0 | 12.0 |
43 | 61 | 63.50 | 62.0 | 9.0 | 14.0 | 12.0 | 12.0 |
45 | 63 | 63.50 | 64.0 | 9.0 | 14.0 | 12.0 | 11.6 |
48 | 66 | 66.70 | 68.4 | 9.0 | 14.0 | 12.0 | 11.6 |
50 | 70 | 69.85 | 69.3 | 9.5 | 15.0 | 13.5 | 11.6 |
53 | 73 | 73.05 | 72.3 | 11.0 | 15.0 | 13.5 | 12.3 |
55 | 75 | 76.20 | 75.4 | 11.0 | 15.0 | 13.5 | 13.3 |
58 | 78 | 79.40 | 78.4 | 11.0 | 15.0 | 13.5 | 13.3 |
60 | 80 | 79.40 | 80.4 | 11.0 | 15.0 | 13.5 | 13.3 |
65 | 85 | 92.10 | 85.4 | 11.0 | 15.0 | 16.0 | 13.0 |
68 | 90 | 95.25 | 91.5 | 11.3 | 18.0 | 16.0 | 13.7 |
70 | 92 | 95.25 | 92.0 | 11.3 | 18.0 | 16.0 | 13.0 |
75 | 97 | 101.60 | 99.0 | 11.3 | 18.0 | 16.0 | 14.0 |
80 | 105 | 114.30 | 104.0 | 12.0 | 18.2 | 20.0 | 15.0 |
85 | 110 | 117.50 | 109.0 | 14.0 | 18.2 | 20.0 | 14.8 |
90 | 115 | 123.85 | 114.0 | 14.0 | 18.2 | 20.0 | 14.8 |
95 | 120 | 127.00 | 120.3 | 14.0 | 17.2 | 20.0 | 15.8 |
100 | 125 | 133.35 | 123.3 | 14.0 | 17.2 | 20.0 | 15.8 |
